供配電系統是樓宇與室內空間的“能量血脈”，其規劃的合理性、器件的可靠性以及電路設計的科學性直接關系到用電安全、設備壽命和能源效率。本文將結合關鍵圖示，系統闡述從核心器件選用到配電箱內部電路設計的全流程規劃要點。
一、 規劃先行：負荷計算與系統架構
任何配電線路規劃的第一步都是進行詳細的負荷計算與需求分析。
- 負荷統計與計算：列出所有用電設備（照明、插座、空調、動力設備等），根據其額定功率、需要系數和同時使用率，計算出總計算負荷。這是選擇變壓器、進線電纜、總開關容量的根本依據。
- 系統層級劃分：典型的樓宇供配電系統通常采用三級配電結構：
- 一級配電（總配電室）：負責從市政電網接入，并分配給各樓層或區域配電箱。
- 二級配電（樓層/區域配電箱）：接收一級配電的電能，分配給各個終端配電箱（如戶內箱、機房箱）。
- 三級配電（終端配電箱/戶內箱）：直接向最終用電設備和插座供電。
圖示示意：[市政電網] → [變壓器/總配電柜] → [樓層配電箱] → [戶內配電箱] → [燈具/插座/空調]
二、 核心器件選用指南
器件的正確選用是安全與功能的基石。
- 導線與電纜：
- 材質：室內干線及支線優先選用銅芯線，導電性好，可靠性高。
- 截面：根據計算電流、敷設方式（明敷/暗敷）、環境溫度及線路長度（考慮壓降）綜合確定。通常，照明回路可用1.5-2.5mm2，普通插座回路用2.5mm2，空調、廚房等專用回路用4mm2及以上。進戶線及干線需根據總負荷計算，常用10-35mm2或更大。
- 類型：室內暗敷推薦使用BV（聚氯乙烯絕緣銅芯線）或BVR（軟線）；明敷或穿管可用BV或ZR-BV（阻燃型）；戶外或潮濕場所需用YJV等電力電纜。
- 保護開關：
- 微型斷路器（MCB）：用于終端回路過載和短路保護。按特性分：C型（常規負載，如照明、插座），D型（高沖擊電流負載，如電機、變壓器）。
- 漏電保護器（RCD/漏電開關）：用于防止人身觸電和電氣火災。插座回路、潮濕場所（衛生間、廚房）必須設置。額定漏電動作電流通常為30mA。
- 隔離開關/負荷開關：用于電源隔離，有明顯的斷開點，無保護功能，通常作為總開關或檢修開關。
- 浪涌保護器（SPD）：用于防護雷電或操作過電壓，通常在總箱和重要設備箱內安裝。

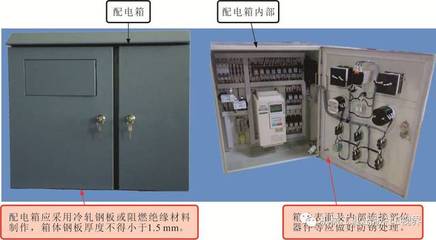

- 配電箱（柜）體：
- 根據安裝環境（嵌入、明裝）和回路數量選擇合適尺寸的箱體，預留20%左右的備用空間以供擴展。
- 材質應堅固，防護等級（IP代碼）需滿足環境要求（如室內IP30，潮濕場所IP54或更高）。
三、 配電箱內部電路設計詳解
配電箱是線路規劃的核心與終點，其內部配置是設計思想的集中體現。
1. 回路劃分原則：
* 分功能：照明、普通插座、空調插座、廚房插座、衛生間插座等應分別設置獨立回路。
- 分區域：大型空間可按區域劃分回路，便于管理和故障排查。
- 重要性分級：應急照明、安防設備等關鍵負荷應設獨立回路，必要時由應急電源供電。
2. 典型戶內配電箱配置圖例與解析：`
[圖示描述：一個典型的家用配電箱內部布局]
進線 → 總隔離開關（63A）
├→ 浪涌保護器（SPD）
├→ 照明回路（C16A MCB，1-2路）
├→ 普通插座回路（C16A/20A MCB + 30mA RCD，2-3路）
├→ 空調插座回路（C20A/25A MCB，每臺獨立一路）
├→ 廚房插座回路（C20A MCB + 30mA RCD）
└→ 衛生間插座回路（C20A MCB + 30mA RCD）`
設計要點：
* 總開關：選用隔離開關或帶過載保護的斷路器，容量大于所有分路開關之和，小于進線電纜安全載流量。
- 漏電保護設置：可采用“總漏保”或“分路漏保”模式?，F代住宅更推薦在總開關后設一個總漏保（動作電流可選100-300mA，防火災），然后在所有插座分路上再設獨立的30mA漏保（防人身觸電），形成雙重防護，且單一回路故障不影響其他回路供電。
- 相線分配：對于三相進線的系統，需將單相回路盡量平均分配到L1、L2、L3三相上，以保持三相負載平衡。
- 標識與布線：箱內所有開關必須清晰標識所控回路。布線應橫平豎直，捆扎整齊，相線（L）、零線（N）、地線（PE）按顏色區分（如黃綠/綠、藍、棕/紅/黃），并接入對應的匯流排。
四、 施工與驗收要點
- 線路敷設：遵循“強電在上，弱電在下”的原則，平行間距應大于30cm，交叉時需成直角。穿管敷設時，管內導線總截面積不應超過管截面積的40%。
- 接地與等電位：所有配電箱箱體、用電設備金屬外殼必須可靠接地。衛生間需設置局部等電位聯結端子箱（LEB），將金屬構件、管道等連接起來，防止電位差導致觸電。
- 絕緣測試與通電試驗：施工完成后，必須用兆歐表測量線路絕緣電阻（應＞0.5MΩ），并進行通電試驗，檢查所有開關、保護功能是否正常。
****：樓宇及室內供配電線路規劃是一個系統工程，始于精確計算，成于優質器件，終于配電箱內安全、清晰、合理的電路配置。遵循“安全第一、分區明確、保護完善、留有冗余”的原則，并嚴格按圖施工與驗收，方能構建一個高效、可靠、長久的用電環境。
